«Фердина́нд» (нем. Ferdinand) — немецкая тяжёлая самоходно-артиллерийская установка периода Второй мировой войны класса истребителей танков. Также называлась «Элефант» (нем. Elefant — слон), 8,8 cm PaK 43/2 Sfl L/71 Panzerjäger Tiger (P)Sturmgeschütz mit 8,8 cm PaK 43/2 и Sd.Kfz.184. Эта боевая машина, вооружённая 88-мм пушкой, является одним из самых сильно вооружённых и мощно бронированных представителей немецкой бронетехники того периода. Несмотря на свою малочисленность, данная машина является одним из самых известных представителей класса самоходных орудий, с ней связано большое количество легенд.

История создания Править

История создания «Фердинанда» тесно переплетена с историей создания знаменитого танка «Тигр I». Этот танк разрабатывался двумя конкурирующими конструкторскими бюро — «Порше» и «Хеншель». Зимой 1942 года началось изготовление опытных образцов танков, получивших название VK 4501 (P) («Порше») и VK 4501 (H) («Хеншель»). 20 апреля 1942 года (в день рождения фюрера) опытные образцы были продемонстрированы Гитлеру, проведя показательные стрельбы. Оба образца показали близкие результаты, и решение о выборе образца для серийного производства не было принято. Гитлер настаивал на параллельном производстве обоих типов, военное руководство склонялось к машине Хеншеля. В апреле — июне испытания были продолжены, параллельно фирма «Нибелунгенверке» начала сборку первых серийных «Тигров» Порше. 23 июня 1942 года на совещании у Гитлера было решено иметь в серийном производстве только один тип тяжёлого танка, которым стала машина фирмы «Хеншель». Причиной этого считаются проблемы с электромеханической трансмиссией танка Порше, малый запас хода танка, необходимость разворачивания серийного производства двигателей для танка. Определённую роль сыграл и конфликт Фердинанда Порше и немецкого Управления Вооружений.

Несмотря на то, что военные отдали предпочтение «Тигру» фирмы «Хеншель», не прекращались работы и над VK 4501 (Р). Так, 21 июня 1942 года Ф. Порше получил указание вооружить свой танк более мошной 88-мм пушкой с длиной ствола в 71 калибр, созданной на основе зенитки Pak 41. Это задание было выдано рейхсминистерством вооружения и боеприпасов на основе личного распоряжения фюрера, который никак не хотел отказаться от очень ему понравившегося танка своего любимца Порше. Однако выполнить это не удалось, и 10 сентября 1942 года руководство завода «Нибелунгенверке» направило письмо в рейхсминистерство. в котором сообщало о невозможности установки на VK 4501 (Р) башни с 88-мм пушкой с длиной ствола в 71 калибр. Параллельно с этой задачей, конструкторское бюро Порше рассматривало вариант вооружения своего «Тигра» трофейной французской 210-мм мортирой в неподвижной рубке. Эта идея также принадлежала А. Гитлеру, который высказывался о необходимости иметь на вооружении панцерваффе самоходные артиллерийские установки больших калибров, необходимые для поддержки танковых частей.

На совещании 22 сентября 1942 года, где среди прочих вопросов поднималась и судьба VK 4501 (Р), Гитлер высказался о необходимости переделки этого шасси в тяжелое штурмовое орудие, вооруженное 88-мм пушкой с длиной ствола в 71 калибр или 210-мм французской мортирой, установленных в неподвижной рубке. Кроме того, фюрер высказал пожелание об усилении лобовой брони машины до 200 мм - такая защита не пробивалась даже орудием «Тигра». При этом он предлагал использовать для этого «плиты морской брони». Однако никакого официального решения о судьбе VK 4501 (Р) на этом совещании не принималось. Лишь спустя неделю. 29 сентября, последовало официальнее указание фирме Порше от управления вооружений сухопутных войск о переделке танка его конструкции в «тяжелое штурмовое орудие». Однако конструктор мягко сказать проигнорировал это, так как еще не оставлял надежды увидеть свой танк на вооружении. Тем более что 10 октября 1942 года фирмы «Крупп» и «Рейнметалл» получили распоряжение о разработке башни с 88-мм пушкой в 71 калибр для ее установке на шасси танков «Тигр» Порше и «Хеншель». Однако на заседании 14 октября 1942 года А. Гитлер потребовал, не ожидая завершения проектирования, немедленно начать работы по разработке и производству штурмовых орудий с 88-мм пушками на шасси танков VK 4501 (Р) и Pz.IV.

Для ускорения работ по переделке «Тигра» Порше была привлечена фирма «Алкетт» (Almerkische Kettenfabrik или сокращенно Alkett) в пригороде Берлина Шпандау - единственная в Рейхе, имевшая опыт изготовления штурмовых орудий. А на заводе «Нибелунгенверке» под руководством Ф. Порше в спешном порядке перерабатывали конструкцию силовой установки и электротрансмиссии для установки в новую самоходку. При этом кроме вооружения - 88-мм пушка и толщины брони в лобовой части - 200 мм, ограничивалась только боевая масса машины - не более 65 тонн. Остальные характеристики остааляли на усмотрение проектировщиков. Несмотря на заявление Порше о готовности начать серийный выпуск «тигров» с 12 мая 1942 года, заводы «Нибелунгенверке» и «Обердонау» были готовы к производству VK 4501 (Р) лишь к концу июля - потребовалось время на отработку технологического процесса, необходимой документации, инструмента и приспособлений. Но. несмотря на это, к началу августа на этих предприятиях имелся задел для сборки нескольких десятков шасси (бронекорпуса, раскрой броневых листов, детали ходовой части). После принятия решения о переделке «Тигра» конструкции Ф. Порше в тяжелое штурмовое орудие работы по сборке корпусов и шасси активизировались. В середине октября 1942 года два шасси (№ 15010 и 15011) передали фирме «Алкетт» для облегчения проектирования новой машины.

Проект переделки, разработанный «Алкеттом», был готов 30 ноября 1942 года (во всяком случае, именно эта дата стоит на эскизном проекте нового штурмового орудия). 11 декабря 1942 года его рассмотрели на заседании представителей рейхсминистерства вооружения и боеприпасов и управления вооружений сухопутных войск. Самой значительной переделке подверглась общая компоновка машины. Большой вылет ствола артсистемы не позволял установить рубку с вооружением на месте боевого отделения танка VK 4501 (Р) в передней части корпуса. Поэтому была принята схема с кормовым расположением рубки с пушкой, для чего пришлось сдвинуть вперед двигатели силовой установки с генераторами, которые оказались в середине корпуса. Из-за этого механик-водитель и радист оказались «отрезанными» от остального экипажа, находящегося в рубке. Пришлось отказаться и от использования двигателей воздушного охлаждения Тур 101 конструкции Ф. Порше, установленных на VK4501 (Р) - они оказались достаточно капризными, к тому же не находившимися в серийном производстве. В результате пришлось прибегнуть к установке проверенных и надежных двигателей «Майбах» (Maybach HL 120TRM) мощностью 265 л.с., что потребовало полной переделки системы охлаждения (такие двигатели ставились на танки Pz.III и штурмовые орудия StuG III). Кроме того, для повышения запаса хода пришлось заново спроектировать бензобаки увеличенной емкости.

Проект в целом получил одобрение, правда, военные потребовали уменьшить массу машины до 65 т, как планировалось по заданию. 28 декабря 1942 года рассматривался переделанный и упрощенный проект тяжелого штурмового орудия на шасси «Тигра» Порше. Согласно приведенных представителями «Алкетта» более точных расчетов, боевая масса машины должна была составить 68,57 т: переделанный корпус, включая 1000 л горючего - 46,48 т, броневая рубка - 13,55 т, пушка с установкой броневым шарообразным щитком - 3,53 т, дополнительная защита лобовой части и передней части днища - 2,13 т, укладки боеприпасов и снаряды - 1,25 т и экипаж с инструментами и запасными частями -около 1,63 т. Некоторые инженеры и «Нибелунгенверке». и «Алкетта» опасались, что ходовая часть, рассчитанная на 55-тонную боевую машину, может не выдержать дополнительной массы. В результате обсуждения было принято решение облегчить самоходку за счет уменьшения боекомплекта, изъятия пулемета в лобовом листе рубки, части инструмента и запасных частей, а также дополнительной 30-мм брони на нижнем переднем листе корпуса. В результате этих мероприятий удалось уложиться в заданный 65 т, проект был одобрен и рекомендован к серийному производству. Одновременно поступило указание об изготовлении 90 таких машин и формировании из них двух батальонов.

Инспекторы управления вооружения сухопутных сил в апреле 1943 года приняли 30 «Фердинандов», оставшиеся 60 машин были приняты в мае. Один из них остался в распоряжении военной приемки (WafPruef) на «Нибелунгенверке» для испытания и проверки вооружения, а 89 передали в распоряжение управления артиллерийско-технического имущества сухопутных сил. Там «фердинанды» получат и боеприпасы, инструменты, запасные части и радиостанции. 29 машин передали в войска в апреле. 56 - в мае, остальные 5 отправили в июне, когда подразделения уже выдвигались к линии фронта. 1 мая 1943 года фирма «Нибелунгенверке» получила заказ на изготовление пяти машин на шасси «Тигра» Порше, предназначенных для эвакуации поврежденных или застрявших «фердинандов». Проект, получивший обозначение Bergepanzer Tiger (Р), был закончен в начале июля 1943 года. Он представлял собой шасси «Фердинанда», но без дополнительной брони, в кормовой части которого располагалась небольшая рубка в форме усеченной пирамиды с люками и шаровой пулеметной установкой в лобовом листе. Машина не имела никакого оборудования, кроме 10-тонной лебедки, которая могла монтироваться на корпусе снаружи.

Список официальных названий САУ: Править

  • StuG mit der 8,8 cm lang - совещание фюрера 22 ноября 1942
  • StuG 8,8 cm K. auf Fgst. Tiger (P) - 15.12.42
  • Tiger-Sturmgeschutz
  • Sturmgeschutz auf Fgst. Porsche Tiger mit der langen 8,8 cm
  • Предложение имени "Ferdinand" для 8,8 cm StuK 43/1 auf Fgst Tiger P1
  • Ferdinand (StuK43/1 auf Tiger)
  • StuG 8,8 cm K. auf Fgst. Tiger P (Ferdinand)
  • Panzerjager Tiger (P) Sd.Kfz.184
  • 8,8 cm Pz.Jg. 43/2 L/71 Tiger P
  • Panzerjager Tiger (P)
  • Ferdinand
  • Tiger (P) Sd.Kfz.184
  • Panzerjager Ferdinand
  • StuG 8,8 cm PaK43/2 (Sf.) Sd.Kfz.184
  • StuG m. 8,8 cm PaK43/2 auf Fgst. Tiger P (Ferdinand)
  • Предложение имени "Elefant" для 8,8 cm StuG Porsche
  • Elefant
  • schwere Panzerjager VI (P) 8,8 cm PaK43/2 L/71 "Elefant" (fruher Ferdinand)
  • Panzerjager Tiger (P) mit 8,8 cm PaK43/2 Sd.Kfz.184
  • Elefant 8,8 cm StuG mit 8,8 cm PaK43/2 Sd.Kfz.184

Производство Править

Работы по переделке первых двух шасси Tiger (P) в САУ начались в январе 1943 года на фирме «Алкетт». Модернизация корпусов с усилением их бронирования проходила на заводе «Обердонау» в Линце. В январе фирма отгрузила 15 корпусов, в феврале — 26, в марте 37 и в апреле — 12. Рубки самоходок были заказаны фирме «Крупп». Изначально планировалось, что окончательную сборку всех САУ будет проводить фирма «Алкетт», но в феврале 1943 года рейхсминистр вооружения и боеприпасов А. Шпеер предложил поручить эту работу фирме «Нибелунгенверке», что существенно облегчало транспортировку машин (предприятие «Нибелунгенверке» в Санкт-Валентине находилось всего в 20 км от завода «Обердонау» в Линце). Это предложение было принято, и все САУ, кроме первых двух, изготавливались на фирме «Нибелунгенверке». Первая серийная машина вышла на испытания на Куммерсдорфском полигоне в апреле 1943 года, в этом же месяце было сдано 30 машин, остальные прошли приёмку в мае. Всего было изготовлено 90 «Фердинандов», которые после окончательного снаряжения боеприпасами, радиостанциями, запасными частями и инструментом были переданы в войска — 29 машин в апреле, 56 в мае и 5 в июне 1943 года.

Описание конструкции Править

Ferd 3

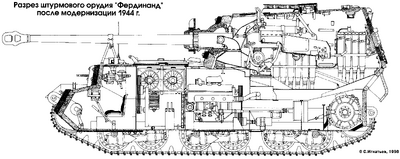

Разрез штурмового орудия после модернизации 1944г.

САУ имела достаточно необычную компоновку с размещением боевого отделения в корме в просторной рубке. В боевом отделении размещались орудие, боекомплект и большая часть экипажа; под боевым отделением размещались тяговые электродвигатели. В центральной части машины размещено отделение силовой установки, в котором установлены двигатели, генераторы, вентиляционно-радиаторный блок, топливные баки. В передней части корпуса находились места механика-водителя и радиста, при этом прямое сообщение между боевым отделением и отделением управления было невозможным, по причине разделения отделений термостойкими металлическими перегородками и расположения оборудования в отделении силовой установки.


Броневой корпус и рубка Править

Броневой корпус САУ, доставшийся ей «в наследство» от тяжёлого танка, был собран из листов катаной поверхностно закалённой брони толщиной 100 мм (лоб), 80 мм (верхняя часть борта и корма) и 60 мм (нижняя часть борта). В лобовой части бронирование было усилено дополнительным 100-мм листом, крепившемся на болтах с пулестойкой головкой, таким образом, бронирование в лобовой части корпуса достигало 200 мм. Броня не имела рациональных углов наклона. Броневые листы лобовой проекции исполнялись из так называемой «морской стали» (М. Свирин) взятой из запасов Кригсмарине. Бортовые листы соединялись с лобовыми и кормовыми «в шип», снаружи и изнутри все стыки сваривались аустенитными электродами. Днище машины имело толщину 20 мм, его передняя часть (длиной 1350 мм) дополнительно усиливалась приклёпанным 30-мм броневым листом. В передней части корпуса находилось два люка над местами механика-водителя и радиста, с отверстиями для смотровых приборов. На крыше центральной части корпуса размещались жалюзи, через которые осуществлялся забор и отведение воздуха для охлаждения двигателей (через центральную и боковые жалюзи соответственно). Броневая рубка собиралась из 200-мм (лоб) и 80-мм (борта и корма) броневых листов, расположенных под наклоном для увеличения снарядостойкости. Для бронирования лба рубки была использована кованая броня из запасов немецкого флота. Броневые плиты соединялись «в шип», в ответственных местах (соединение лобовой плиты с бортовыми) усиливаясь гужонами, и обваривались для обеспечения герметичности. Рубка крепилась к корпусу косынками, планками и болтами с пулестойкой головкой. В бортах и корме рубки имелись лючки с заглушками для ведения огня из личного оружия (по одному в бортах и три в корме). Также, в корме рубки размещалась большая круглая бронедверь, использовавшаяся для замены орудия, а также для аварийного покидания машины экипажем, кроме того, в центре самой бронедвери имелся лючок, предназначенный для погрузки боекомплекта. Ещё два люка, предназначенных для посадки/высадки экипажа, находилось на крыше рубки. Также на крыше рубки имелись лючок для установки перископического прицела, два лючка для установки приборов наблюдения, а также вентилятор.

Вооружение Править

Основным вооружением САУ являлась 88-мм нарезная пушка StuK 43 (в ряде источников PaK 43) с длиной ствола в 71 калибр. Это орудие являлось специально приспособленным для установки на «Фердинанд» вариантом противотанковой пушки PaK 43. Орудие массой 2200 кг оснащалось мощным двухкамерным дульным тормозом и устанавливалось в лобовой части рубки в специальной шаровой маске. Испытания обстрелом показали, что схема бронировки маски оказалась не очень удачной — в щели проникали мелкие осколки. Для исправления этого недостатка были установлены дополнительные щитки. В походном положении ствол орудия покоился на специальном креплении. Орудие имело два противооткатных устройства, расположенных по бокам орудия в верхней части ствола, а также вертикальный полуавтоматический клиновой затвор. Механизмы наведения располагались слева, у сиденья наводчика[6]. Наведение орудия осуществлялось при помощи монокулярного перископического прицела SFlZF1a/Rblf36, имеющего увеличение 5х и поле зрения 8°.

Орудие «Фердинанда» имело весьма мощную баллистику и на момент своего появления являлось сильнейшим среди танковых и самоходных орудий. До самого конца войны оно с лёгкостью поражало все типы танков и САУ противника. Лишь лобовое бронирование тяжёлых танков ИС-2 и M26 «Першинг» на определённых дистанциях и курсовых углах защищало их от орудия «Фердинанда».

Ferdinand 11

Боекомплект

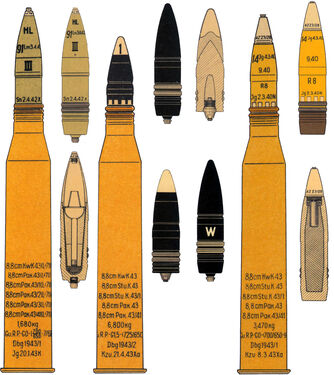

Боекомплект орудия состоял из 50 (у «Элефанта» — из 55) выстрелов, включавших в себя бронебойные снаряды Pzgr.39-1, подкалиберные снаряды Pzgr.40/43 и осколочно-фугасные снаряды Sprgr 43. Выстрелы были скомплектованы в унитарных патронах (по некоторым источникам, осколочно-фугасные выстрелы были раздельного заряжания). Для орудия САУ существовали и кумулятивные снаряды, но никакой информации об их использовании «Фердинандами» не найдено. С 1944 года вместо дефицитных и выпущенных в небольшом количестве снарядов Pzgr.40/43 использовались снаряды Pzgr.40 (W) — сплошные бронебойные тупоголовые.

Первоначально в состав вооружения пулемёт не входил, но в ходе модернизации января — марта 1944 года в лобовой броне корпуса справа была установлена шаровая установка пулемёта MG-34. Боекомплект пулемёта составлял 600 патронов.


Двигатель и трансмиссия Править

Силовая установка «Фердинанда» имела весьма оригинальную конструкцию — вращающий момент от двигателей к ведущим колёсам передавался электрически. Благодаря этому в машине отсутствовали такие узлы, как коробка перемены передач и главный фрикцион. Самоходка имела два V-образных 12-цилиндровых карбюраторных двигателя водяного охлаждения «Майбах» HL 120 TRM, установленных параллельно, мощностью по 265 л. с. (при 2600 об/мин). Выхлопные газы выводились в районе пятого опорного катка. Двигатели приводили в действие два электрогенератора Siemens-Schuckert Typ aGV напряжением 365 В. Тяговые электродвигатели Siemens-Schuckert D149aAC мощностью по 230 кВт были расположены в корме корпуса и приводили в действие каждый своё колесо через понижающий редуктор. Такая трансмиссия обеспечивала чрезвычайно лёгкое управление машиной, но отличалась значительным весом. Также электрооборудование САУ включало в себя вспомогательный электрогенератор, два стартера и четыре аккумуляторные батареи. В передней части «Фердинанда» располагались два топливных бака ёмкостью по 540 л.


Ходовая часть Править

Ходовая часть САУ имела много общего с таковой экспериментального танка «Леопард», спроектированного Порше в 1940 году. Подвеска блокированная, комбинированная (торсион в сочетании с резиновой подушкой), торсионы размещены вне корпуса продольно на тележках. С каждого борта было расположено по три тележки с двумя опорными катками каждая. Такая подвеска, при некоторой сложности конструкции, отличалась надёжностью и хорошей ремонтопригодностью — так, замена катка занимала не более 3—4 часов. Конструкция катков была хорошо продумана и обеспечивала высокий срок службы при значительной экономии дефицитной резины. Ведущее колесо имело съёмные зубчатые венцы с 19 зубьями каждый. Направляющее колесо также имело зубчатые венцы, что исключало холостую перемотку гусениц. Гусеничная цепь состояла из 108—110 литых стальных траков шириной 640 мм. В целом, конструкция ходовой части оказалась надёжной и удобной в эксплуатации.

Модификации Править

29 ноября 1943 года А. Гитлер предложил ОКН изменить названия образцов бронетанковой техники. Его предложения о наименовании были приняты, и узаконены приказом от 1 февраля 1944 года, и продублированы приказом от 27 февраля 1944 года. В соответствии с этими документами «Фердинанд» получил новое обозначение — «Элефант» 8,8-см штурмовое орудие Порше" (Elefant fur 8,8 cm Sturmgeschutz Porsche).

В конце 1943 — начале 1944 года все оставшиеся к тому времени в строю «Фердинанды» (47 шт.) прошли ремонт и модернизацию на заводе «Нибелунгенверке». Проведённые работы включали установку в лобовом листе САУ пулемёта в шаровой установке, замену стволов орудий, разворот щитка на стволе орудия «задом наперёд» для лучшего крепления на стволе, монтаж на крыше рубки наблюдательной башенки с семью неподвижными перископами, смену полюсов на осветительном генераторе и улучшение герметизации выхлопных патрубков, усиление днища в передней части корпуса 30-мм бронеплитой для защиты от мин, монтаж более широких гусениц, увеличение боекомплекта на 5 выстрелов, установку на корпусе креплений для инструмента и гусеничных траков. Корпус и рубку САУ покрыли циммеритом. Также, на лобовом листе рубки появились желобки для стока дождевой воды, на некоторых машинах ящик ЗИП и домкрат с деревянным брусом для него перенесли на корму машины, а на верхнем лобовом листе корпуса стали крепить запасные траки.

В период с января по апрель 1944 года оставшиеся в строю «Фердинанды» прошли модернизацию. В первую очередь, их оснастили курсовым пулеметом MG-34, смонтированным в лобовом листе корпуса. Несмотря на то, что «Фердинанды» предполагалось использовать для борьбы с танками противника на дальних дистанциях, боевой опыт показал необходимость в пулемете для обороны самоходки в ближнем бою, особенно если машина была подбита или подорвалась на фугасе. Например, во время боев на Курской дуге, некоторые экипажи практиковали стрельбу из ручного пулемета MG-34 даже через ствол орудия.

Кроме того, для улучшения обзорности на месте люка командира самоходки установили башенку с семью смотровыми перископическими приборами (башенка была полностью заимствована у штурмового орудия StuG42). Кроме этого, на самоходках усилили крепление крыльев, заварили бортовые смотровые приборы механика-водителя и стрелка-радиста (реальная эффективность этих приборов оказалась близкой к нулю), упразднили передние фары, перенесли установку ящика ЗИП, домкрата и запасных траков на корму корпуса, увеличили боекомплект на пять выстрелов, установили новые съемные решетки на моторно-трансмиссиониое отделение (новые решетки обеспечивали защиту от бутылок КС, активно использовавшихся пехотой Красной Армии для борьбы с танками и САУ противника). Кроме того, самоходки получили циммеритное покрытие, защищавшее броню машин от магнитных мин и гранат противника.

Отличия между «Фердинандом» и «Элефантом». На «Элефанте» имелась курсовая пулеметная установка, прикрытая дополнительной накладной броней. Домкрат и деревянная подставка для него перенесены в корму. Передние подкрылки усилены стальными профилями. С передних подкрылков сняты крепления для запасных траков. Демонтированы передние фары. Над смотровыми приборами механика-водителя установлен солнцезащитный козырек. На крыше рубки смонтирована командирская башенка по типу командирской башенки штурмового орудия StuG III. На лобовой стенке рубки приварены желоба для стока дождевой воды.
