Panzerkampfwagen VI Ausf. B «Tiger II», «Тигр II», или «Короле́вский тигр» — немецкий тяжёлый танк. Производился серийно с марта 1944 года и до конца войны. Всего выпущено 489 танков.

Pz VI Ausf. B

НОО

Panzerkampfwagen VI Ausf B (Sd Kfz 182)

Другое обозначение

"Tiger II", VK4503, "Königstiger", Pz Kpfw "Tiger", Ausf B

Изготовитель

"Хеншель"

№ шасси

280001-280489

Изготовлено

489 ед. с января 1944г. по март 1945г.

История разработкиПравить

В августе 1942 года Управление вооружений сухопутных войск Вермахта разработало тактико-техническое задание на тяжелый танк, призванный в перспективе заменить недавно запущенный в производство Pz.Kpfw.VI «Тигр». В августе 1942 года фирмы «Нибелунгенверке» под руководством Фердинанда Порше, и «Хеншель и сын АГ», чьё КБ возглавлял доктор Эрвин Адерс, получили техническое задание на танк с более толстой бронёй, чем у «Тигра», расположенной к тому же под большими углами наклона, как у Т-34. Вооружение танка должна была составлять 88-мм пушка KwK 43 L/71 с длиной ствола 71 калибр (такая же, как на истребителе танков «Фердинанд»).


Разрабатывая новый проект, Порше взял за основу свой отвергнутый ранее проект «Тигра» VK 4501(P) и постарался подогнать его под новое техническое задание. Получившаяся машина «тип 130» в общем повторяла «Тигр Порше»и должна была нести 150-мм пушку (длина ствола 37 калибров) или 105-мм пушку (70 калибров), в башне, смещённой вперёд. Однако вскоре Порше забросил этот проект и разработал новый, получивший обозначение VK 4502(P). Поскольку в среде конструкторов господствовало убеждение, что на этот раз Порше выиграет соревнование с Адерсом, фирма «Вегманн» начала разработку башни для танка Порше. К началу 1943 года альтернативный проект VK 4502(H) разработал и Адерс.

Однако по итогам испытаний прототип Порше вновь был отклонён. Основной причиной являлась сложная электрическая трансмиссия танка, требовавшая большое количество дефицитных материалов (в частности - меди). Проект Адерса же был в принципе одобрен, и в январе 1943 года контракт с фирмой «Хеншель» был подписан. Однако Адерсу предложили включить в свою машину некоторые удачные конструктивные решения, применённые фирмой MAN в разрабатывавшемся параллельно проекте танка «Пантера II». В первую очередь это было продиктовано желанием добиться определённой степени унификации этих машин. Проект танка пришлось несколько доработать, и этот процесс затянулся на полгода. В итоге второй проект фирмы «Хеншель» - VK 4503(H) - был готов только к осени 1943 года, а в октябре был изготовлен его прототип.

Однако к этому моменту, когда проект Порше был отклонён, для его модели уже было изготовлено 50 башен. Башни Порше отличались обтекаемой формой и основанием командирской башенки, выступавшим за боковую стенку. Эти уже изготовленные башни было решено использовать для вооружения первых 50 танков с корпусами Хеншеля. Таким образом, первые «Королевские тигры» всё-таки получили кое-что и от Порше. В дальнейшем (с июля 1944 года) танки оснащались новой башней Адерса упрощённой конфигурации, но с большей толщиной брони в лобовых деталях.

Новый танк получил обозначение Panzerkampfwagen VI Ausf.B (Sd.Kfz.182). Позже замененное на Panzerkampfwagen Tiger Ausf.B или Tiger II. Неофициальное название "Konigstiger"  - "Королевский тигр" - в Вермахте использовалось довольно редко, но именно оно стало наиболее популярным у противников Германии.

Bundesarchiv Bild 101I-721-0397-34, Frankreich, Panzer VI (Tiger II, Königstiger).jpg

«Тигры II» из состава 3-ей роты 503-го тяжелого танкового батальона на полном ходу на полигоне недалеко от Труа. Франция, август 1944 года.

Серийное производствоПравить

С фирмой Хеншель сначала был заключён контракт на производство трёх опытных экземпляров, а затем в октябре 1942 года — на поставку ещё 176 танков. Первый опытный экземпляр V1 сошёл с конвейера в октябре 1943 года. В январе 1944 года началось серийное производство танка. В соответствии с заказом Управления вооружений предполагалось изготовить 1237 танков "Тигр II" со средним темпом сборки 120 машин в месяц. Однако планам этим с самого начала не суждено было сбыться. Еще 23 октября 1943 года, то есть спустя три дня после показа на полигоне Арис, 486 английских бомбардировщиков бомбили Кассель. Город был разрушен на 80%, досталось и заводам "Henschel".

В боевых действиях Второй Мировой войны приняло участие не более 450 ед. Pz.VI Ausf/B. На заводах Хеншеля удалось достичь достаточно высокого для такой машины темпа сборки — так, на пике производства, на сборку «Королевского тигра» от начала и до конца уходило 15 дней.

В процессе серийного производства конструкция танка незначительно модифицировалась. Изменения касались главным образом установки несколько усовершенствованного варианта орудия KwK 43 L/71, пушки KwK 43/III того же калибра и схожих характеристик, но более технологичной в производстве и имевшей ствол, состоявший из двух частей. Кроме того, пушка имела слегка видоизменённую маску. Также присутствовал ряд мелких усовершенствований бронирования силового отделения. Кроме того, танки отличались друг от друга способом крепления ЗИП на надгусеничных полках.

К моменту оккупации Касселя и прекращения работы завода «Хеншель и сын АГ», в разной степени готовности находились ещё несколько усовершенствований для «Тигра II».

Непосредственно перед оккупацией в стадии разработки находился проект усовершенствованной системы рулевого управления, которая при сохранении всех базовых характеристик позволила бы существенно упростить производство, а кроме того - добиться значительного увеличения крутящего момента. Необходимость в таком усовершенствовании была продиктована появлением нового двигателя «Майбах» объёмом 23 л и мощностью около 1000 л. с., который планировалось использовать на «Тигре II».

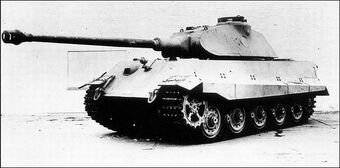

PzKpfw.Tiger.Ausf.B Prototype.jpg

Прототип шасси V1 с ранним вариантом башни Порше

Также предпринимались попытки адаптировать для танка различные двигатели других фирм, в частности - «Аргус», «Штейер-Даймлер-Пух» и «Клокнер-Гумбольд-Дойц верке». «Аргус» представил двигатель Н-образной формы, «Штейер-Даймлер-Пух» — V-образной, а «Клокнер-Гумбольд-Дойц верке» предложила использовать дизель. Фирма БМВ также представила свой вариант силовой установки, так называемый «БМВ-звездообразный», однако его использование оказалось невозможным по причине нехватки места в моторном отсеке. С декабря 1944 года начался второй этап работы над проектом переоснащения «Тигра II» другим двигателем, который продолжался вплоть до оккупации и не успел дать каких-либо реальных результатов.

Также в 1943 году были начаты работы по разработке проекта новой гидравлической трансмиссии для «Королевского тигра», также не вышедшие из стадии опытных конструкций.

МодификацииПравить

Существовал в единственной модификации — PzKpfw VI Ausf. B. 3 опытных экземпляра V1—V3 и 47 первых серийных танков (номера ходовых частей 280001-250047) были выпущены с башнями, изготовленными для модели VK 4502(P) Порше, все последующие (280048-250489) — с башнями для VK 4502(H) Хеншеля.

10 танков (с башнями типа «Хеншель») были переоборудованы в командирские танки (Panzerbefelhswagen Tiger II) двух типов (подробнее в разделе «Средства наблюдения и связи»):


  • Sd.Kfz. 267 — командирские танки для связи в звене «полк — дивизия», с радиостанциями Fu5 (штатной) и Fu8, переделано 5 машин.
  • Sd.Kfz. 268 — командирские танки для связи в звене «рота — батальон», с радиостанциями Fu5 (штатной) и Fu7, переделано также 5 машин.

Из-за размещения дополнительных радиостанций боекомплект на всех машинах был урезан до 63 снарядов.

Описание конструкции

«Тигр II» имел классическую компоновку (отделение управления — в лобовой, боевое — в средней, моторное — в кормовой части танка) с передним расположением трансмиссии.

Отделение управления находилось в передней части танка. В нем размешались главный фрикцион, коробка передач и механизм поворота. Слева от коробки передач располагались органы управления танком, контрольные приборы и сиденье механика-водителя. Справа - курсовой пулемет, сиденье стрелка-радиста и часть боекомплекта пушки. Радиостанция также находилась в отделении управления - над коробкой передач и правой бортовой передачей.

Боевое отделение располагалось в средней части танка. Над боевым отделением на шариковой опоре размещалась башня, в которой устанавливались пушка и спаренный с ней пулемет. Слева от пушки располагались механизмы управления огнем, телескопический прицел, ножные педали для поворота башни от гидропривода и ножной спуск пулемета, сиденья наводчика и командира танка. Справа от пушки располагалось сиденье заряжающего. В нише башни и по стенкам корпуса в боевом отделении находился боекомплект.

На днище танка под вращающимся полом боевого отделения устанавливался гидропривод поворота башни и размещались два топливных бака. В моторном отделении, располагавшемся в кормовой части корпуса, размешались двигатель, вентиляторы и радиаторы системы охлаждении, топливные баки. Между моторным и боевым отделениями имелась перегородка. Силовая установка танка "Тигр" Ausf.B была целиком заимствована у танка - "Пантера", а трансмиссия - у танка "Тигр" Ausf.F.

Экипаж«Тигра II» состоял из пяти человек: механика-водителя и стрелка-радиста, находившихся в отделении управления, и командира, наводчика и заряжающего, размещавшихся в трёхместной башне.

Броневой корпус и башняПравить

КорпусПравить

Корпус и башня танка выполнялись с использованием минимального количества бронеплит, что было сделано как для усиления защищённости танка, так и для упрощения процесса производства. Для изготовления корпуса использовались шесть бронеплит толщиной от 180 до 25 мм, при этом все броневые листы были сварены с использованием сложных способов их соединения (шипы, «ласточкин хвост» и т. п.). Использовалась катаная гомогенная броня. Ввиду того, что к концу 1944 года с потерей месторождений цветных металлов (особенно наБалканах) немецкая промышленность испытывала затруднения в снабжении ими, содержание в ней легирующих металлов (в частности, никеля и молибдена) не всегда соответствовало нормам, и потому качество брони оказалось намного ниже, чем, к примеру, у «Тигра I» или «Фердинанда».


Схема бронирования

Эффективность бронирования повышалась за счёт установки бронеплит верхней части корпуса и башни под большими углами наклона (рациональное расположение бронелистов). Верхний лобовой лист толщиной 150 мм устанавливался под углом 50° к вертикали,что давало по ходу бронебойного снаряда толщину основной бронеплиты в 233 мм, 120-мм нижний лобовой лист — под таким же, но обратным углом. Верхние (25°) боковые, нижние (вертикальные) боковые и кормовой (30°) листы имели одинаковую толщину — 80 мм. Дно и крыша корпуса — 40—42 мм.

Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не поступала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средних - для его отвода. В крыше центрального отсека имелся люк, в крышке которого размещались две отдушины для притока воздуха к воздушным фильтрам, и три отверстия: для заливки волы в систему охлаждения, для доступа к горловине системы питания и для установки воздухоподводяшей трубы при подводном вождении танка (системой OПВТ было оснашено незначительное количество машин ранних выпусков). В днище корпуса были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачиваюшей помпе и к спускной пробке картера коробки передач. Перед сиденьем стрелка-радиста в днище был оборудован аварийный люк. Верхняя ветвь гусеницы и вертикальная часть борга корпуса прикрывались 6-мм фальшбортом, который одновременно являлся подкрылком.

Помимо боеукладок, с внутренней стороны корпуса были размещены многочисленные стеллажи для дополнительного оборудования.

В лобовом листе в шаровой установке располагался курсовой пулемёт.

В 1944 году большая часть «Тигров II», воевавших на Западном фронте, в целях защиты кормовой части при атаках авиации Союзников получила также броневую защиту жалюзи воздухозаборников силового отделения.

На лобовом бронелисте, слева от курсового пулемёта монтировалась фара, оснащённая колпаком светомаскировки.

БашняПравить

Башня модели Порше, устанавливавшаяся на 50 первых серийных «Тигров II», имела обтекаемую форму. Отличительной особенностью башни этого типа также являлось основание командирской башенки, выступавшее за боковую стенку. Бронирование лобовой детали башни составляло 107 мм (10°), бортов и кормы — 80 (20°). В целом, башня имела довольно удачную форму, однако присутствовал и серьёзный недостаток — закруглённая лобовая деталь создавала заметный«заман» (англ.)русск.. Снаряд, попадавший в скошенную часть брони, «отражался» вниз, в относительно тонкую броню крыши корпуса (этим же недостатком страдали, к примеру, башни советских танков Т-54 первых выпусков). Башня модели Адерса имела несколько упрощённую конструкцию, но была лишена такого недостатка. Кроме того, толщина лобовой детали была усилена до 180 мм (10°).

В лобовом листе башни на цапфах устанавливалось 88-мм орудие KwK 43 L/71. Пушка имела внушительные размеры и вес, поэтому требовала мощной платформы. Специально для установки этой пушки внутренний погон башни был увеличен до 1850 мм, а в её передней части оставлено большое пространство для вынесенных вперёд массивных цапф. Пушка прикрывалась маской, бронирование которой на обоих типах башни составляло от 65 до 100 мм. Чтобы уравновесить колоссально утяжелившуюся переднюю часть башни и одновременно облегчить работу заряжающего, в задней части башни имелась крупная кормовая ниша с боеукладкой на 22 выстрела. Несмотря на то, что пушка практически разделяла башню пополам, почти доходя до её задней стенки, башня оставалась в целом достаточно просторной. Полный оборот башни гидроприводом осуществлялся за 19—77 секунд, в зависимости от числа оборотов главного двигателя, который приводил в действие гидропривод вращения башни. Также башню можно было повернуть вручную, сделав 704 оборота ручного маховика наводчика или 680 оборотов маховика заряжающего.

Эвакуационные люки водителя и стрелка-радиста размещались на крыше корпуса, прямоугольный люк заряжающего — на крыше башни, а командир и наводчик пользовались круглым люком командирской башенки. В задней части башни имелся большой люк (520×476 мм), использовавшийся для загрузки снарядов, выброса стреляных гильз, экстренной эвакуации экипажа и замены пушки в заводских условиях. В люке имелась амбразура для стрельбы из личного оружия. Ещё одно отверстие (круглое, диаметром 230 мм) располагалось на крыше башни над казённой частью орудия и служило для лучшей вентиляции боевого отделения и удаления из него пороховых газов.

ВооружениеПравить

Основное вооружениеПравить

«Тигр II» является одним из немногих примеров в практике мирового танкостроения, когда не орудие проектировалось для танка, а танк — для орудия. Таковым являлась 88-мм нарезная танковая пушка 8.8 KwK 43 L/71 , созданная на базе 88-мм зенитной пушки обр. 1941 года. Ряд экспертов с обеих противоборствующих сторон были склонны считать KwK 43 L/71 самой мощной пушкой своего класса за весь период Второй мировой войны .По дальности стрельбы и бронепробиваемости пушка превосходила практически все танковые орудия, имевшиеся в распоряжении антигитлеровской коалиции.

Орудие размещалось на цапфах в лобовой части башни при помощи специального уравновешивающего механизма, располагавшегося в башне справа от пушки. Горизонтальное наведение установки осуществлялось поворотом башни, вертикальное, в пределах от −8 до +15° — вручную, при помощи винтового механизма. Спусковой механизм пушки — электрического типа, с предохранителем.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки - винтового типа. Пушка уравновешивалась с помощью специального уравновешивающего механизма. располагавшегося в башне с правой стороны от пушки. Спусковой механизм электрического типа с предохранительным устройством. В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела.

Орудие оснащалось устройством продувки канала ствола сжатым воздухом. Продувка осуществлялась через две форсунки по обе стороны затворного кольца. Сжатый воздух поступал из компрессора, размещавшегося в боевом отделении под сиденьем наводчика. Позднее была введена бескомпрессорная продувка канала ствола сжатым воздухом, нагнетаемым энергией обратного хода ствола пушки. Продувка канала ствола позволяла эффективно удалять остаточные пороховые газы после выстрела, снижая тем самым загазованность боевого отделения танка.

БоекомплектПравить

Боекомплект орудия располагался в лотковых укладках, в надгусеничных нишах в отделении управления и боевом отделении, а также в кормовой нише башни. В нише башни типа Порше размещались 16 снарядов], тогда как в башне Хеншеля — 22. Данные об общей численности боекомплекта варьируются от 72 до 77 (для танков с башней Порше) и от 80 до 84 (для танков с башней Хеншеля). В боекомплект входили унитарные выстрелы с калиберными и подкалиберными бронебойными,осколочно-фугасными снарядами и кумулятивными (соотношение между бронебойными и осколочно-фугасными снарядами в боекомплекте танка составляло, как правило, 1 к 1).

Вспомогательное вооружениеПравить

Вспомогательное вооружение танка составляли два—три 7,92-мм пулемёта. Один, модели MG-34, размещался в спаренной установке с пушкой, другой, курсовой MG-34 — в лобовом листе корпуса справа, в шаровой установке Kugelblende 150, обеспечивавшей вертикальную наводку пулемёта в пределах −10…+15°, горизонтальную — в пределах ±5°. Для наведения курсового пулемёта использовался телескопический прицел KZF 2, имевший увеличение 1,8× при поле зрения в 18°. Третий пулемёт, модели MG-42, при помощи стандартной турели Fliegerbeschussgerät 42 съёмно устанавливался на командирской башенке большинства танков и предназначался для противовоздушной обороны. На части танков поздних выпусков в спарку с орудием вместо MG-34 также устанавливался MG-42. Общий боекомплект пулемётов составлял 5850 патронов в 39 лентах по 150 штук.

В качестве дополнительного вооружения, «Тигр II» оборудовался мортирой «Nähkampfgerät» («устройство ближнего боя») калибром 26 мм, с боекомплектом из дымовых, осколочных и осколочно-зажигательных снарядов. Мортира располагалась в крыше башни танка справа и предназначалась для защиты от вражеской пехоты на близких дистанциях.

Оптическое оборудование Править

На "Тиграх I" ранних выпусков стоял двухобъективный прицел ZF 9а, а на танках более поздних выпусков и на танках "Тигр II" применяли прицелы TZF 9b или TZF 9d/1. Прицелы TZF 9а и 9Ь имели увеличение 2.5х и поле зрения 23°. Прицел был откалиброван в диапазоне 0-4000 метров для пушки и 0-1200 метров для спаренного с пушкой пулемета. Прицел TZF 9d/1 имел увеличение в 3 и 6 раз и был откалиброван в диапазоне 0-3000 метров для стрельбы бронебойными снарядами (цена деления 200 метров, красный цвет), 0-3000 метров для стрельбы подкалиберными снарядами (цена деления 200 метров, зеленый цвет), 0-5000 метров для стрельбы фугасными снарядами (цена деления 100 метров, черный цвет) и 0-3000 метров для стрельбы кумулятивными снарядами (цена деления 100 метров, желтый цвет).

Курсовой пулемет MG 34 имел стандартный прицел KZF 2 с увеличением в 1.8 раз.Смотровые щели были защищены бронестеклом.

Средства наблюдения и связиПравить

ОптикаПравить

Для наведения на цель спаренной установки на танках ранних выпусков использовался бинокулярный шарнирный телескопический прицел TZF 9d/1, в дальнейшем заменённый монокулярным TZF 9d. TZF 9d/1 имел переменное увеличение 3× при поле зрения 26°, либо 6× при поле зрения 13°. TZF 9d имел переменное увеличение 2,5× при поле зрения 25°, либо 5× при поле зрения 12,5°. Прицел был откалиброван на стрельбу бронебойными снарядами на дистанцию до 3000 м, осколочно-фугасными — до 5000 м и из спаренного пулемёта — до 1200 м. Великолепное качество оптики фирмы Carl Zeiss позволяло добиваться попаданий на дистанциях до 2500 м, а иногда и свыше.

В передней части крыши корпуса танка монтировались смотровые приборы механика-водителя и стрелка-радиста, защищённые П-образными скобами. В верхней части лобового листа слева был сделан вырез для обеспечения максимального обзора механику-водителю. На крыше башни устанавливалась стандартная для немецких танков позднего периода Второй мировой войны командирская башенка с семью смотровыми приборами. Из башенки командир танка имел весьма удовлетворительный обзор (хотя в походном положении предпочитал ехать, высунувшись из люка по плечи). Все смотровые щели были защищены бронестёклами.

РадиостанцияПравить

На танк устанавливалась штатная радиостанция FuG5 (Fu5). Мощность радиостанции составляла 10 Вт, частота работы передатчика — 27 200—33 000 КГц, частота работы приёмника — 27 200—33 000 КГц, дальность передачи — 4 км.

На командирские танки на базе «Тигра II» в дополнение к штатной радиостанции также устанавливались:

На танки Sd.Kfz. 268, предназначенные для связи в звене «рота — батальон» — FuG7 (мощность — 20 Вт, частота работы передатчика — 42 100—47 800 КГц, частота работы приёмника — 42 100—47 800 КГц, дальность передачи — 30 км).

На танки Sd.Kfz. 267, предназначенные для связи в звене «полк — дивизия» — FuG8 (мощность — 30 Вт, частота работы передатчика — 1130—3000 КГц, частота работы приёмника — 580—3000 КГц, дальность передачи — 10 км).

Для внутренней связи все танки оснащались стандартным переговорным устройством на 5 абонентов.

Силовая установка Править

На танки PzKpfw VI (Sd Kfz 181) "Тигр" Ausf. H1 (Е) устанавливали двигатель Майбах HL210P30 (танки 250001-250250) или Майбах HL230P45 (начиная с танка 250251), его же устанавливали и на "Тигр II". зимой. Мощность, потребляемая вентиляторами - 37 кВт/50 л.с. (29кВт/40 л.с.).- С двигателем вентиляторы соединялись через коническую шестерню. На каждом вентиляторе было по два воздушных фильтра. Кроме того, на броне силового отделения располагались вентиляционные отверстия, закрытые сеткой. На "Тиграх II" эти отверстия были дополнительно защищены броней.

Моторы Майбах HL210P45 и HL230P45 имели по четыре карбюратора Солекс 52 FF J И D, a HL230P30 - один карбюратор Бош PZ 12. Топливо - этилированный бензин OZ 74 октановое число 74 - помещалось в четырех топливных баках общей емкостью 534 л ("Тигр I") или в шести баках (85+145+145+80+65+170) 690 л ("Тигр II"). Расход топлива (л/100 км): по шоссе - 500..650, а по пересеченной местности 900...1000! топливо в двигатель подавали четыре топливных насоса Солекс и ручной насос. Смазка двигателя - стандартным маслом Motorenol der Wehrmacht. Для смены масла необходимо было 32 л, а в сухой двигатель - 42 л. Масляный насос отбирал мощность у двигателя. Крутящий момент от двигателя передавали два карданных вала. От одного из этих валов работал привод башни (4 кВт).

«Тигр II» оснащался V-образным 12-цилиндровым четырёхтактным карбюраторным двигателем жидкостного охлаждения, производства фирмы «Майбах», модели HL 230 P30. Двигатель имел рабочий объём в 23 095 см³ и развивал номинальную максимальную мощность в 700 л. с. при 3000 об/мин, однако на практике обороты двигателя обычно не превышали 2500 в минуту, что вызывало снижение реально развиваемой мощности. Так, в руководстве по эксплуатации танка мощность HL 230 PL указывалась как 600 л. с. при 2600 об/мин. Двигатель располагался в моторном отделении вдоль продольной оси танка. Система питания двигателя включала в себя семь топливных баков общей ёмкостью 860 л, соединённых между собой, так что заправка производилась через единую горловину. Пять из семи баков находились в моторном отделении, тогда как остальные два, общей ёмкостью около 340 литров, размещались в боевом отделении под укладками боекомплекта. Четыре радиатора системы охлаждения, общей ёмкостью 114 л, соединялись по два последовательно и размещались по бокам двигателя.

Трансмиссия «Тигра II» включала в себя:

  • карданный вал, соединявший моторное отделение с трансмиссионным;
  • многодисковый главный фрикцион с трением рабочих поверхностей в масле, встроенный в коробку передач;
  • механическую безвальную восьмиступенчатую (8+4) коробку передач с постоянным зацеплением шестерен, центральной синхронизацией и индивидуальными тормозами, модели Maybach OLVAR OG(B) 40 12 16B;
  • стояночный тормоз, встроенный в коробку передач;
  • фрикционно-шестерёнчатый планетарный механизм поворота по типу двойного дифференциала, модели Henschel L801;
  • двухрядные комбинированные бортовые передачи с разгруженным ведомым валом;
  • дисковые механические бортовые тормоза, модели Argus Motoren LB 900.4.

Коробка передач полуавтоматическая механическая с преселекцией Майбах OLVAR OG(B) 40 12 16 А. Восемь скоростей вперед и одна назад. У коробки передач было гидравлическое управление, рычаг переключения передач - справа от места механика-водителя. Рядом находилась табличка, показывающая какой тип переключения передач можно использовать. Сцепление многодисковое мокрое. Рулевой механизм двухступенчатый типа L 600 С (или H&S L 801). Усиление рулевого управления 1:1.333(1:1.2955- "Тигр II"). Бортовые передачи смешанного типа с простой и планетарной передачами. Планетарная передача устанавливалась за простой передачей. Усиление бортовой передачи 1:10.7 ("Тигр II" -1:12.56). Тормоза механические дисковые, типа Аргус.

Сервопривод коробки передач обеспечивал переключение передач одним движением рычажка на панели механика-водителя, автоматически выключая главный фрикцион и прежнюю передачу, производя синхронизацию и включая новую передачу и главный фрикцион. В случае выхода сервопривода из строя, водитель имел возможность переключать передачи и вручную. Трансмиссия имела свою систему охлаждения смазочного масла, с размещением радиатора в боевом отделении. Циркуляция воды в радиаторе не производилась, вместо этого вода в нём заменялась вручную по мере необходимости.

Ходовая часть Править

Шасси танка PzKpfw VI (Sd Kfz 181) "Тигр" состояло из 24 опорных катков, расположенных в четыре ряда. Опорные катки могли быть как цельнометаллические, так и с резиновым бандажем. При транспортировке по железной дороге внешние ряды катков демонтировали, т.к. они выступали за габариты железнодорожной платформы.

Ходовая часть «Тигра II» с каждого борта состояла из 9 сдвоенных опорных катков с внутренней амортизацией, ленивца и ведущего колеса переднего расположения. Поддерживающих катков не имелось. Опорные катки — штампованные, диаметром 800 мм и шириной одиночного катка в 95 мм. Подвеска опорных катков — индивидуальная, торсионная, первый и последний катки были снабжены гидравлическими амортизаторами, расположенными внутри корпуса. Катки были расположены в шахматном порядке: 5 катков опирались на внешнюю часть гусеницы, а 4 — на внутреннюю.

Направляющие колеса (ленивцы) (диаметр 600 мм у "Тигра" и 650 мм у "Тигра II") вместе с механизмом натяжения гусеницы находились в кормовой части корпуса, а ведущие колеса (диаметр 841.37 мм у "Тигра" и 870 мм у "Тигра II") были спереди. Опорные катки имели независимую торсионную подвеску. На "Тигре I" было 16 торсионов диаметром 55-58 мм (головка 80 мм), а на "Тигре II" 18 торсионов диаметром 60-63 мм (головка 90 мм). Длина торсионов 1960 мм.

Гусеницы танка — модели Kgs 73/800/152, стальные, мелкозвенчатые, цевочного зацепления, каждая из 92 траков шириной 818 мм и с шагом 152 мм. Каждая гусеница состояла из 46 двухгребневых траков и 46 гладких, чередующихся между собой. Помимо этого на танк могли ставиться транспортные гусеницы, уменьшавшие его ширину для перевозки по железной дороге. Транспортные гусеницы собирались из траков Kgs 73/660/152 шириной 658,5 мм, из которых собирались и боевые гусеницы танка «Пантера».

Надо сказать, что несмотря на общее увеличение веса машины и снижение удельной мощности двигателя (в сравнении с «Тигром I»), благодаря конструкции ходовой части проходимость «Королевского тигра» на пересечённой местности удалось удержать на вполне приемлемом уровне. В частности, благодаря применению широких гусениц удельное давление на грунт по сравнению с «Тигром I» даже снизилось с 1,09 до 1,06 кг/см². Танк мог преодолевать подъёмы крутизной до 35°, рвы шириной до 2,5 м и вертикальные стенки высотой до 0,85 м. Глубина брода, преодолеваемого без предварительной подготовки, составляла 1,6 м. Правда, оперативная подвижность танков оставалась невысокой. Немалую роль в этом играла необходимость менять гусеницы при переброске танков по железной дороге, а преодоление водных преград вплоть до конца войны оставалось трудноразрешимой задачей.

Электрооборудование Править

Электрооборудование было выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GTLN 700/12-150 0L1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 Ач.

Аккумуляторные батареи соединялись параллельно. При нажатой кнопке пуска стартера батареи с помощью переключателя SF/Se8 переключались на последовательное соединение, обеспечивавшее напряжение в 24 В, необходимое для работы стартера. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт и напряжением 24 В, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицела, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулеметов. Боевое отделение оснащалось электрическим обогревателем мощностью 100 Вт.

Двигатель жидкостного охлаждения. Два радиатора размещались по бокам двигателя. Размеры радиатора 490x892x200 мм (HL230P45) и 324x522x200 мм (HL230P30). Соответственно, поверхность радиатора 0.437 и 0.169 м3. Максимальная температура охлаждающей жидкости - 90°С, нормальная - 80°С. Циркуляцию охлаждающей жидкости обеспечивал насос типа Палласс Объем системы охлаждения двигателя - 132 л. Циркуляцию воздуха в силовом отделении (охлаждение двигателя и воздух для карбюраторов) обеспечивали два сдвоенных вентилятора Циклон диаметром 437 мм (HL230P45) и 520 мм (HI230P30). Скорость вращения вентилятора - 4150 (3765) об/мин в условиях тропиков и 2950 (2680) об/мин емкостью 120 Ач и напряжением 12 В ("Тигры" ранних выпусков) или Бош 12В 150 емкостью 150 Ач и напряжением 12 В. Электрический стартер Бош BPD 6/24 мощностью 4.4 кВт (6 л.с.) напряжением 24 В. Зажигание электрическое от двух магнето Бош JGN 6R 18 (на двигателе HL 230P45). Опережение зажигания 5° от верхней мертвой точки. Очередность воспламенения в цилиндрах 12-1-8-5-10-3-7-6-11-2-9-4 (HL230P45) и 1-8-5-10--3-7-6-11-2-9-4-12 (HL230P30). Свечи зажигания Бош W225 Т1. Кроме электрического стартера можно было использовать безынерционный стартер Бош AL/ZM 1. Кроме того был возможен пуск двигателя вручную. Рычаг ручного пуска вставлялся в отверстие в нижней части кормовой брони, вращали рычаг двое членов экипажа. Зимой на танки ставили двухтактный пускач Kurbelwellen-Benzinanlasser. Для запуска двигателя также были специально предназначены автомобили Kfz 82 "Kubelwagen". Электрическое питание имели стартер, вентилятор башни, подсветка прицела и контрольных приборов, звуковой сигнал, прожектора (прожектор), спуск орудия и пулемета, спаренного с пушкой.

Противопожарное оборудование Править

На "Тиграх" и "Тиграх II" стояло автоматическое противопожарное оборудование. Если в силовом отделении температура превышала 120°С, биметаллический датчик температуры включал огнетушитель, который покрывал тушащим средством "СВ" топливные насосы и карбюраторы. На "Тиграх II" часто устанавливали еще один огнетушитель, направленный на сам двигатель. При пожаре загоралась контрольная лампочка на приборном щитке механика-водителя. На полике башни хранился ручной огнетушитель.
